Co to jest czytnik OBD2 i do czego służy w diagnostyce samochodu

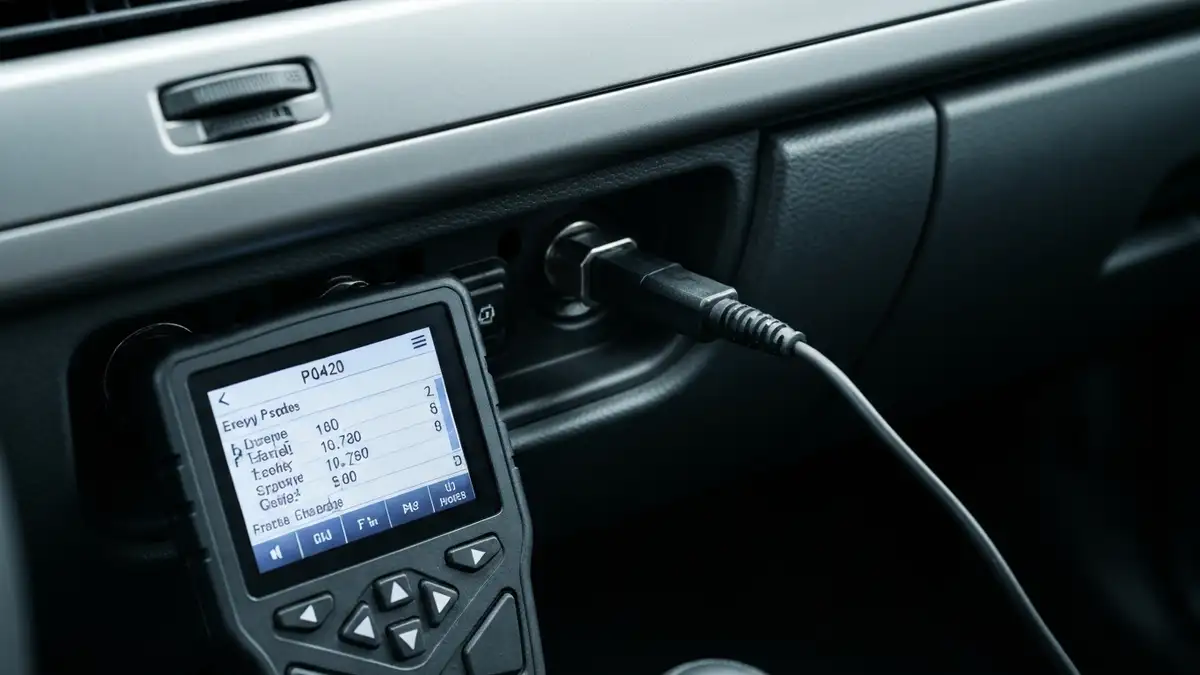

Czytnik OBD2 to urządzenie połączone z systemem On-Board Diagnostics drugiej generacji (OBD2) samochodu, które odczytuje, przechowuje i wyświetla kody błędów generowane przez czujniki pojazdu. System diagnostyczny OBD2 monitoruje pracę głównych komponentów samochodu – silnika, napędu, układu hamulcowego i systemu kontroli emisji spalin – wysyłając informacje o anomaliach w postaci kodów błędów, które czytnik OBD2 tłumaczy na zrozumiałą dla właściciela pojazdu formę.
System On-Board Diagnostics powstał w latach osiemdziesiątych XX wieku, ale obowiązkowy standard OBD2 wprowadzony został w 1996 roku w Stanach Zjednoczonych przez agencję ochrony środowiska (EPA), a od 2015 roku obowiązkowy jest również w Unii Europejskiej dla wszystkich pojazdów osobowych. Interfejs pojazdu – czyli port diagnostyczny OBD2 – stanowi bezpośredni kanał komunikacji między wewnętrznymi czujnikami a zewnętrznymi urządzeniami diagnostycznymi.
Czytnik OBD2 pełni kilka kluczowych funkcji w diagnostyce samochodu:
- Odczyt kodów błędów – wyświetla kody w formacie standardowym (np. P0420, C0050)
- Monitoring czujników – monitoruje pracę czujników spalania, temperatury, ciśnienia i emisji
- Regulacja emisji – umożliwia diagnostykę systemu kontroli emisji spalin
- Identyfikacja problemu – pomaga zlokalizować przyczynę zapalenia kontrolki Check Engine
- Historia błędów – zapisuje błędy przeszłe do dalszej analizy
- Sklepach elektroniki (Media Expert, x-kom, Media Markt)
- Platformach e-commerce (Amazon, Allegro)
- Sklepach motoryzacyjnych (Inter Cars, AutoDok)
- Bezpośrednio od producentów (Bosch, Autel, Launch)
- Za osłoną plastikową – w starszych modelach port jest czasem ukryty za plastikową osłoną pod rozdzielczą, którą trzeba usunąć
- W konsoli środkowej – rzadko, w luksusowych pojazdach premium
- Wewnątrz schowka – w niektórych SUV-ach i vanach
- Wymuszanie wtyczki – może spowodować uszkodzenie portu
- Podłączanie z włączonym silnikiem – nie jest niebezpieczne, ale może być mniej stabilne
- Zabrudzenie wtyczki – przed podłączeniem oczyść gniazdo diagnostyczne
- Zostawianie czytnika podłączonego przez długi czas – może osłabić baterię pojazdu
- Ignorowanie komunikatów o braku komunikacji – jeśli czytnik nie połączy się, podłącz ponownie
- Pierwszy znak (P/B/C/U) – kategoria kodu błędu
- Druga cyfra (0/1/2/3) – podsystem pojazdu
- Trzecia cyfra – typ problemu
- Czwarta i piąta cyfra – specyficzny kod problemu
- P = Powertrain (silnik i napęd)
- 0 = Standard OBD2
- 4 = System katalityczny / emisji
- 20 = Niewystarczająca wydajność katalityczna
- 0 – Standard OBD2, dotyczy głównego systemu (silnika, napędu)
- 1 – Dotyczy pierwszej emisji spalin lub systemu paliwa
- 2 – Wtryskiwania lub przygotowywania mieszanki
- 3 – Systemu zapłonu
Czytnik OBD2 działa jako interpreter pomiędzy samochodem a kierowcą, przekazując informacje techniczne w zrozumiałej formie i umożliwiając proaktywną diagnostykę przed awariami.
Jakie typy czytników OBD2 są dostępne na rynku
Czytniki OBD2 dostępne na rynku dzielą się na pięć głównych kategorii, różniące się funkcjonalnością, ceną i poziomem zaawansowania. Każdy typ czytnika OBD2 zaspokaja inne potrzeby – od szybkiej diagnozy kontrolki Check Engine po zaawansowaną analizę parametrów pojazdu.
1. Skanery podstawowe (Basic Code Readers)
Skanery podstawowe stanowią najprostszą i najtańszą kategorię czytników OBD2. Ich główna funkcja to odczyt i wyświetlenie kodów błędów oraz ich podstawowych interpretacji. Urządzenia te posiadają mały ekran LCD, przewód z wtyczką OBD2 i obsługują jedynie standardowe kody diagnostyczne. Są idealne dla kierowców szukających szybkiej informacji o przyczynie zapalenia kontrolki Check Engine bez zagłębiania się w szczegółowe parametry pojazdu.
2. Czytniki zaawansowane (Advanced Scanners)
Czytniki zaawansowane oferują znacznie bogatszy zestaw funkcji niż skanery podstawowe. Mogą odczytywać nie tylko kody błędów, ale również bieżące dane z czujników (temperatura silnika, obroty, zużycie paliwa), rejestrować dane w czasie rzeczywistym i generować wykresy diagnostyczne. Czytniki zaawansowane obsługują również moduły dodatkowe pojazdu – ABS, ESP, system klimatyzacji. Urządzenia te wyposażone są w większy ekran dotykowy i oferują intuicyjny interfejs.
3. Czytniki przewodowe vs. bezprzewodowe (Wired vs. Wireless)
Przewodowe czytniki OBD2 wymagają fizycznego połączenia kablem między gniazdem diagnostycznym a czytnikiem. Są niezawodne, nie wymagają akumulatora wewnętrznego i zapewniają szybką transmisję danych. Czytniki bezprzewodowe (Bluetooth lub WiFi) łączą się z portem OBD2 przez adapter i przesyłają dane do smartfona lub tabletu. Połączenie Bluetooth umożliwia wygodną diagnostykę z odległości, ale wymaga pełnego naładowania baterii urządzenia.
4. Urządzenia z aplikacją mobilną (Mobile App Readers)
Adapter Bluetooth OBD2 podłączony do portu diagnostycznego komunikuje się z dedykowanymi aplikacjami mobilnymi zainstalowanymi na urządzeniach Android lub iOS. Aplikacje mobilne do skanowania OBD2 umożliwiają diagnostykę samochodu przez smartfon, wyświetlają historię kodów błędów, śledzą parametry pojazdu w czasie rzeczywistym i mogą wysyłać powiadomienia push w przypadku wykrycia problemów. To rozwiązanie łączy wygodę mobilną z funkcjonalnością zaawansowanego czytnika OBD2.
5. Czytniki profesjonalne (Professional Diagnostic Devices)
Skanery profesjonalne przeznaczone dla serwisów mechanicznych i diagnostyków to urządzenia najwyższej klasy. Posiadają rozbudowane funkcje, dużą bazę danych samochodów, możliwość aktualizacji oprogramowania online, zaawansowaną diagnostykę modułów, testowanie aktuatorów i kalibrację czujników. Czytniki profesjonalne są kompatybilne z większością marek samochodowych i obsługują rozszerzenia producenckie (OEM).
Jak wybrać czytnik OBD2 – na co zwrócić uwagę
Wybór odpowiedniego czytnika OBD2 zależy od kilku kluczowych kryteriów, które powinno się ocenić przed dokonaniem zakupu. Poniżej znajduje się lista głównych aspektów, które wpływają na jakość i użyteczność czytnika diagnostycznego.
Kompatybilność z marką samochodu
Nie każdy czytnik OBD2 obsługuje wszystkie marki pojazdów. Sprawdź przed zakupem, czy czytnik jest kompatybilny z producentem Twojego samochodu. Większość uniwersalnych skanerów OBD2 obsługuje pojazdy producentów europejskich (Audi, BMW, Mercedes, Volkswagen), japońskich (Toyota, Honda, Nissan) i amerykańskich (Ford, GM, Chrysler), ale niektóre urządzenia mogą mieć ograniczenia dla starszych modeli lub ekskluzywnych marek.
Łatwość obsługi i interfejs
Czytnik OBD2 powinien mieć intuicyjny interfejs, jasno wyświetlane informacje i łatwo dostępne menu. Jeśli wybierasz adapter Bluetooth z aplikacją mobilną, sprawdź opinie na temat user experience aplikacji w Google Play lub App Store. Słaba jakość interfejsu może utrudnić diagnostykę i zniechęcić Cię do korzystania z urządzenia.
Zakres funkcji diagnostycznych
Jeśli potrzebujesz jedynie odczytać kod błędu Check Engine, wystarczy Ci skanery podstawowy. Jeśli chcesz monitorować parametry pojazdu w czasie rzeczywistym, czytać dane ABS, ESP lub zaawansowane moduły, zdecyduj się na czytnik zaawansowany. Czytniki OBD2 do diagnostyki samochodu znajdują się w różnych przedziałach funkcjonalności.
Cena i stosunek jakości do ceny
Czytniki OBD2 w cenie 50-150 zł to urządzenia podstawowe z ograniczonymi funkcjami. Za 200-800 zł otrzymasz czytnik zaawansowany z dobrym zestawem funkcji. Nie musisz wydawać fortuny na skanery profesjonalne, jeśli nie prowadzisz serwisu – inwestycja w czytnik średnioklasowy zwróci się szybko dzięki samodzielnej diagnostyce.
Opinie użytkowników i certyfikaty
Przeczytaj recenzje na platformach sprzedażowych (Amazon, Allegro, Media Expert). Sprawdź, czy producent czytnika OBD2 posiada certyfikaty jakości i czy oferuje wsparcie techniczne. Opinie użytkowników często ujawniają ukryte wady lub zalety, których nie pokazuje producent.
Aktualizacje i wsparcie oprogramowania
Czytniki OBD2 wymagają okresowych aktualizacji bazy kodów i kompatybilności z nowszymi modelami samochodów. Sprawdź, czy producent oferuje darmowe aktualizacje online i czy serwis techniczny jest dostępny w Polsce. Czytniki profesjonalne regularnie uaktualniają swoją bazę danych.
Gdzie kupić czytnik OBD2
Czytniki OBD2 dostępne są w:
Przed zakupem porównaj ceny na kilku platformach i sprawdź warunki gwarancji, zwrotu oraz dostępność wsparcia w Polsce.
Uwaga na produkty podrobione
Na rynku znajduje się wiele podrabianych czytników OBD2, szczególnie tańszych modeli. Wybieraj tylko autoryzowanych sprzedawców, sprawdzaj kod weryfikacyjny u producenta i unikaj podejrzanie tanich ofert – czytnik OBD2 w cenie poniżej 30 zł to prawie na pewno produkt podrobiany, który może uszkodzić port OBD2 Twojego samochodu.
Gdzie znajduje się port OBD2 w samochodzie
Port OBD2 znajdować się w samochodach musi w łatwo dostępnym miejscu, zazwyczaj pod kierownicą po lewej stronie deski rozdzielczej, w pobliżu pedałów hamulca i sprzęgła. Gniazdo diagnostyczne OBD2 ma charakterystyczną 16-pinową wtyczkę o rozmiach około 5 cm szerokości. W większości pojazdów wyprodukowanych po 1996 roku (USA) i 2015 roku (UE) port OBD2 jest obowiązkowy i ustandaryzowany.
W niektórych modelach samochodów port diagnostyczny znajduje się w innych lokalizacjach:
Aby znaleźć port OBD2 w swoim samochodzie, zapoznaj się z instrukcją obsługi pojazdu, gdzie jego dokładna lokalizacja jest dokumentowana. Port OBD2 rozpoznasz po charakterystycznym trapezoidal kształcie wtyczki z 16 pinami rozmieszczonymi w dwóch rzędach.
Samochody starsze niż 1996 rok mogą nie posiadać portu OBD2 – wówczas wymagają adaptera do starszej wersji OBD1 lub nie są kompatybilne z standardowymi czytnikami OBD2. Przed zakupem czytnika OBD2 sprawdź rocznik Twojego pojazdu.
Jak prawidłowo podłączyć czytnik OBD2 do samochodu
Procedura podłączenia czytnika OBD2 jest prosta i bezpieczna, jeśli wykonana zostanie w prawidłowej kolejności. Poniżej znajduje się krok po kroku instrukcja prawidłowego podłączenia czytnika do portu diagnostycznego pojazdu.
Krok 1: Wyłącz silnik i zdejmij kluczyk ze stacyjki
Przed podłączeniem czytnika OBD2 do gniazda diagnostycznego silnik samochodu musi być wyłączony. Wyjmij kluczyk ze stacyjki lub upewnij się, że pojazd jest w trybie STOP (w samochodach bez tradycyjnego kluczyka). Procedura podłączenia powinna być wykonywana na wyłączonym pojeździe, aby uniknąć uszkodzenia elektroniki.
Krok 2: Zlokalizuj port OBD2 w samochodzie
Odszukaj gniazdo diagnostyczne OBD2 pod kierownicą po lewej stronie deski rozdzielczej. Jeśli port jest ukryty za osłoną plastikową, delikatnie ją usunąć. Sprawdź, czy wtyczka portu jest czysta i wolna od zanieczyszczeń, pyłu lub korozji.
Krok 3: Wyrównaj wtyczkę czytnika z portem OBD2
Weź wtyczkę czytnika OBD2 i wyrównaj ją z wejściem portu diagnostycznego. Wtyczka ma charakterystyczny trapezoidalny kształt, który pasuje tylko w jeden sposób – nie wymusza się podłączenia siłą. Prawidłowe wyrównanie jest kluczem do bezpiecznego podłączenia.
Krok 4: Wstaw wtyczkę czytnika do portu OBD2
Delikatnie wsuń wtyczkę czytnika OBD2 do gniazda diagnostycznego pojazdu. Powinna wejść gładko bez przesadnego oporu. Jeśli czujesz znaczny opór, zatrzymaj się i sprawdź wyrównanie. Nigdy nie wymuszaj podłączenia – może to uszkodzić zarówno wtyczkę, jak i port.
Krok 5: Włącz silnik (bez uruchamiania)
Po podłączeniu wtyczki czytnika OBD2 do portu diagnostycznego włącz stacyjkę (tryb ACC lub ON). Silnik pojazdu może pozostać wyłączony – czytnik OBD2 będzie już mógł komunikować się z systemem diagnostycznym. Włączenie silnika umożliwia odczyt pełniejszych danych, ale nie jest konieczne dla podstawowego skanowania kodów błędów.
Krok 6: Uruchom aplikację lub włącz ekran czytnika
Jeśli korzystasz z czytnika z ekranem, poczekaj, aż urządzenie się zabootuje i nawiąże połączenie z pojazdem. Jeśli używasz adaptera Bluetooth OBD2 z aplikacją mobilną, uruchom aplikację na smartfonie, upewnij się, że Bluetooth jest włączony, i połącz się z adapterem (kod parowania to zazwyczaj 1234 lub podobny – sprawdź instrukcję).
Krok 7: Skanuj pojazd w poszukiwaniu kodów błędów
Po nawiązaniu komunikacji między czytnikiem OBD2 a pojazdem wybierz opcję „Skanuj pojazd” lub „Scan Vehicle” w menu urządzenia. Czytnik przeskanuje system diagnostyczny i wyświetli wszelkie dostępne kody błędów (aktywne i przeszłe).
Błędy do uniknięcia przy podłączaniu czytnika OBD2:
Jak czytać i interpretować kody błędów OBD2
Kody błędów OBD2 to standaryzowany system oznaczania problemów wykrytych przez system diagnostyczny pojazdu. Każdy kod błędu składa się z pięcioznakowego ciągu znaków (jedna litera i cztery cyfry), które w konkretny sposób opisują naturę i lokalizację problemu.
Struktura kodów błędów OBD2:
Każdy kod błędu OBD2 ma format: P0000
Przykład interpretacji: Kod P0420
Co oznaczają kody P, B, C i U w diagnostyce
Kod P – Powertrain (silnik, napęd, skrzynia)
Kody zaczynające się na P odnoszą się do systemu silnika, napędu i skrzyni biegów. To najczęstsze kody błędów, które zapalają kontrolkę Check Engine. Przykłady: P0420 (katalityka), P0171 (za bogata mieszanka), P0133 (czujnik tlenu).
Kod B – Body (nadwozie, oświetlenie, wygodę)
Kody B dotyczą systemów nadwozia – drzwi, okien, oświetlenia, żarów opon i komfortu pasażerów. Te kody zwykle nie zapalają głównej kontrolki Check Engine, ale mogą się pojawić w pamięci pojazdu. Przykład: B0100 (czujnik położenia siedzenia).
Kod C – Chassis (podwozie, zawieszenie, hamulce, ABS, ESP)
Kody C są związane z systemami podwozia – zawieszeniem, hamulcami, ABS, ESP i kontrolą stabilności. To drugie najpopularniejsze typy kodów błędów, które mogą zapalać odrębne kontrolki (kontrolka ABS, ESP). Przykład: C0050 (czujnik przyspieszenia bocznego).
Kod U – Undefined/Network (sieć komunikacyjna pojazdu, CAN)
Kody U wskazują na problemy w komunikacji między modułami pojazdu – brak komunikacji CAN, przerwy w transmisji danych między kontrolerami. Kody U oznaczają zwykle poważne problemy elektroniczne. Przykład: U0100 (utrata komunikacji z silnikiem).
Struktura drugiej cyfry w kodzie błędu:
Zrozumienie struktury kodów błędów OBD2 umożliwia szybką ocenę powagi problemu i decyzję, czy problem wymaga natychmiastowej wizyty w serwisie.
Najczęstsze błędy OBD2 w samochodach i ich przyczyny
Poniżej znajduje się lista 10 najczęstszych kodów błędów OBD2, które pojawiają się w samochodach na polskich drogach, wraz z ich znaczeniem, przyczynami i poziomem powagi.
Sensory spalania i emisji są najczęstszą przyczyną kodów błędów P-series. Czujniki tlenu (sensory O2), czujnik przepływu masy powietrza (MAF) i czujnik położenia przepustnicy (TPS) wymagają regularnej diagnostyki i czyszczenia, aby uniknąć problemów z mieszanką paliwo-powietrze.
